芯片式固态存储如何突破微型设备的空间限制？

在万物互联的智能时代，可穿戴设备、IoT终端等微型化设备正快速渗透到我们生活的方方面面。然而，这些设备普遍面临着严苛的空间限制，传统存储方案往往因体积过大而难以适配。芯片式固态存储技术的出现，通过革命性的封装工艺和架构设计，成功突破了微型设备的物理限制，为智能设备的小型化发展提供了关键支撑。本文将深入探讨这项创新技术如何重塑微型设备的存储格局。

1、存储困境

现代微型设备对存储系统提出了近乎矛盾的要求：既要满足数据存储需求，又不能占用过多空间。智能手表等可穿戴设备内部空间通常不足1立方厘米，工业传感器往往需要在指甲盖大小的PCB上集成全部功能。传统存储方案如SD卡或eMMC模块，其封装尺寸和接口设计已无法满足这些需求。更棘手的是，微型设备通常采用异形结构设计，留给存储元件的安装空间往往不规则，这进一步加大了存储方案的适配难度。

2、技术特点

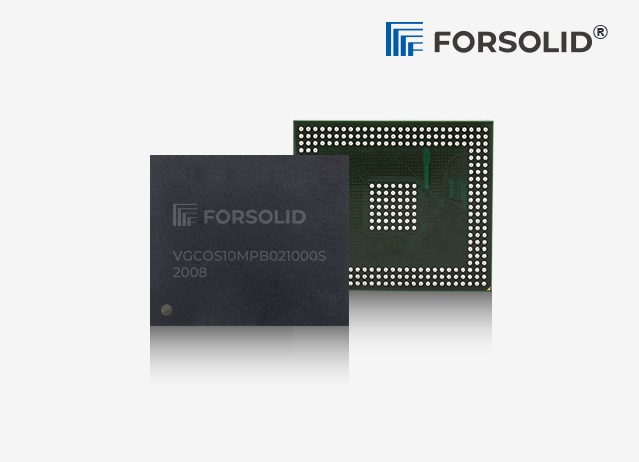

芯片式固态存储通过三大技术突破完美解决了空间限制问题。晶圆级封装技术将存储芯片相当于一粒芝麻的大小；板载集成设计允许存储芯片像普通IC一样直接焊接在主板上，省去了连接器和外壳的空间占用；超低功耗特性则解决了高密度集成带来的散热难题。这些创新使得存储系统可以完美融入各类微型设备的工业设计中，不再成为设备小型化的障碍。

3、典型应用场景

在智能手表领域，芯片式存储实现了本地音乐、运动数据的高效存储，用户无需依赖云端即可享受完整功能；医疗穿戴设备通过该技术可以持续记录患者的生理参数，即使是最微型的血糖监测仪也能存储数周的数据；工业物联网中，成千上万的传感器节点依靠芯片式存储缓存关键数据，确保在网络中断时仍能保持运行。这些应用都充分展现了芯片式存储在空间受限环境中的独特价值。

4、选型与集成要点

在实际应用中，芯片式存储的选型需要综合考虑多方面因素。接口标准必须与主控芯片完美兼容，常见的SPI、UFS等接口各有优劣；耐久性指标要与预期写入量匹配，避免过早损耗；读写性能则需要根据应用场景进行平衡，例如医疗设备更注重可靠性而非极致速度。此外，封装形式的选择也至关重要，CSP、BGA等不同封装对PCB设计和生产工艺有着不同要求。

综上所述，芯片式固态存储技术的成熟，标志着微型设备发展进入新阶段。随着封装工艺的持续进步和存储密度的不断提升，有望在更小的空间内集成更大容量的存储。这不仅将推动现有设备的进一步微型化，更将催生出一批全新的应用场景。对于设备制造商而言，深入理解芯片式存储的技术特性，掌握其选型与集成要点，将是开发下一代微型智能产品的关键所在。
